2013年02月14日

なかなか完成せず


村田銃はもうすぐ完成と思ってから結構時間がかかっています。
バレルはまだないですが、一応動作するものは作れますが、
見た目の問題もあって細かい形状を修正中です。
修正するごとに新たな修正箇所が出てきます。


ボルトを起こしたところ。


ボルトを引いたところ。


コッキングが終わった状態。
コッキングピース後方の(リムを引っ掛けるための?)出っ張りは付け忘れていましたが、
それはどうせすぐに出来るのであまり気にしていません。
強度を待たせると作りにくいですが、今回は飾りなので。


こんなものも作っています。
前から作ってみたかったので。
特徴的な銃なので好きな方はわかりますよね。

Posted by ラスティネイル at 01:21Comments(0)カスタム・製作

2013年02月11日

山形の火縄銃2


今回はカラクリ部です。
このカラクリは蟹ノ目のない外記カラクリです。

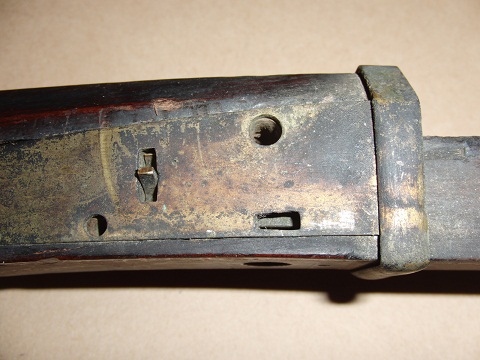

最初はこのような状態で、地板から出てる部分があります。
その部分が火鋏を起こすと火鋏後方で押し下げられて回転して、火鋏を固定する部分が出てきます。
シアみたいなものですね。

バネや火鋏を取ると良く見えます。

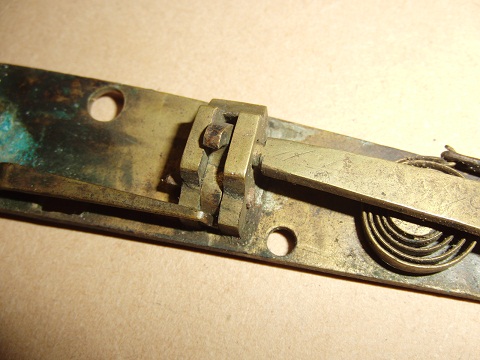

カラクリを外して裏から見た状態です。
カラクリを外すときは目釘(鋲?)を裏から押して外します。地板を無理やり引き抜かないようにしなくてはいけません。
このタイプでは火鋏の軸を止めている目釘が縦に入っているので、それを外す必要もあります。

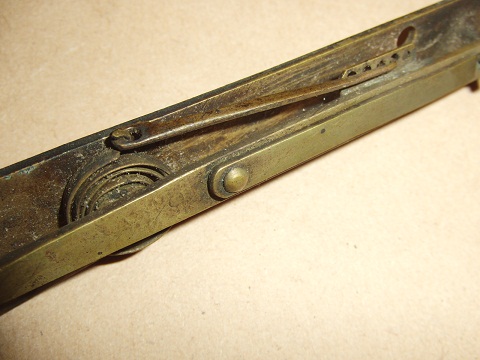

シアを開放する方向に働く板バネがあります。

シアの動きを押さえるかんぬき(盗人金?)があります。
セカンドシアみたいなものですが、一度ここがかかると火鋏をコックできないので、
勝手に動かないようにシアにはバネがあるのでしょう。


盗人金にはゼンマイがついていて、トリガースプリングの役目をしています。
どの穴にかけるかでテンションを調整できます。
また、盗人金の表についている板はあまり意味がなさそうなのですが、
裏を見るとストローク調整でしょうか。


銃床のカラクリ部の加工は悪くなさそうです。
良くわからない銃床です。

火蓋がないので真鍮板を曲げて作ろうと思います。
手軽の出来るのは1.5mmまでですが、それではちょっと薄いですよね。

Posted by ラスティネイル at 23:03Comments(2)古式銃

2013年02月11日

山形の火縄銃





結構前の話ですが火縄銃を買いました。
山形県の教育委員会登録でやたら安く買えました。
もちろん、登録されているので合法品です。



銃床にも山形縣とありますね。
火鋏の軸を止める目釘が木になっています。
寸法も合っていなくてガタガタなので真鍮で作り直さねば。
穴の周りの補強は装飾的なものだと作るのが大変ですね。



他の場所も丸いだけなのでそれど通りならそんなに難しくないかもしれません。






銃身は錆だらけです。フロントサイトは真鍮や銀が埋め込んであったのが外れたのでしょうか。
元々こういう仕様のものでしょうか。


安かった理由は尾栓が抜けてしまうこと。それこそ銃身を傾けただけで。
尾栓も銃身もそんなにネジが減っているようには見えないのですけどね。
銃としてはまったく使えないでしょう。
見にくいですが、火皿はあり溝で差し込まれているのがわかります。



カルカを収めるところが入り口から数センチで銃身側と繋がっています。
細く長い穴を空けるのは現代でも難しいですから、技術や道具がないとできません。
作り直したときに仕方がなくこうなったのでしょう。
実は銃身と銃床をとめる目釘の穴も銃床にはなかったり。
木の弾力で銃身を固定しています。
いい加減な作りですが、それなりに古そうな感じなんですよね。

136センチと小さくはありませんが、銃身が細いので軽いです。
カラクリは問題ありませんが、銃身も作りはイマイチですね。

Posted by ラスティネイル at 15:47Comments(0)古式銃

2013年02月03日

ガンと同人誌



昨日、ガンプロフェッショナルと同人誌のHK21を買ってきました。
同人誌の方ですが、無可動銃の写真集みたいな感じで、キャプションも多いです。
以前から銃関係の同人誌がコミケが終わるころのヤフオクで高額出品されていたりしますが、
これはとらのあなで買えたので定価で買えました。
G3が好きなので買っておかねばと思いましたが、内容的にも満足です。


Posted by ラスティネイル at 01:59Comments(0)トイガン総合
